Утеплённая шведская плита: инженерная логика вместо привычного фундамента
Представьте, что основание дома перестаёт быть просто бетонной подушкой и превращается в готовую инженерную платформу: с обогревом, коммуникациями и ровной поверхностью под чистовой пол. Именно так устроена утеплённая шведская плита (УШП) — монолитная конструкция мелкого заложения, где несущая способность, гидроизоляция и контур отопления объединены в один технологический пирог.
В отличие от ленточного фундамента или классической плиты, здесь нет подпольного пространства и вентилируемых продухов. Бетон заливается по слою экструдированного пенополистирола с предварительно собранным каркасом и закреплёнными трубами тёплого пола, а результат работает как единая система «геология — тепло — коммуникации».

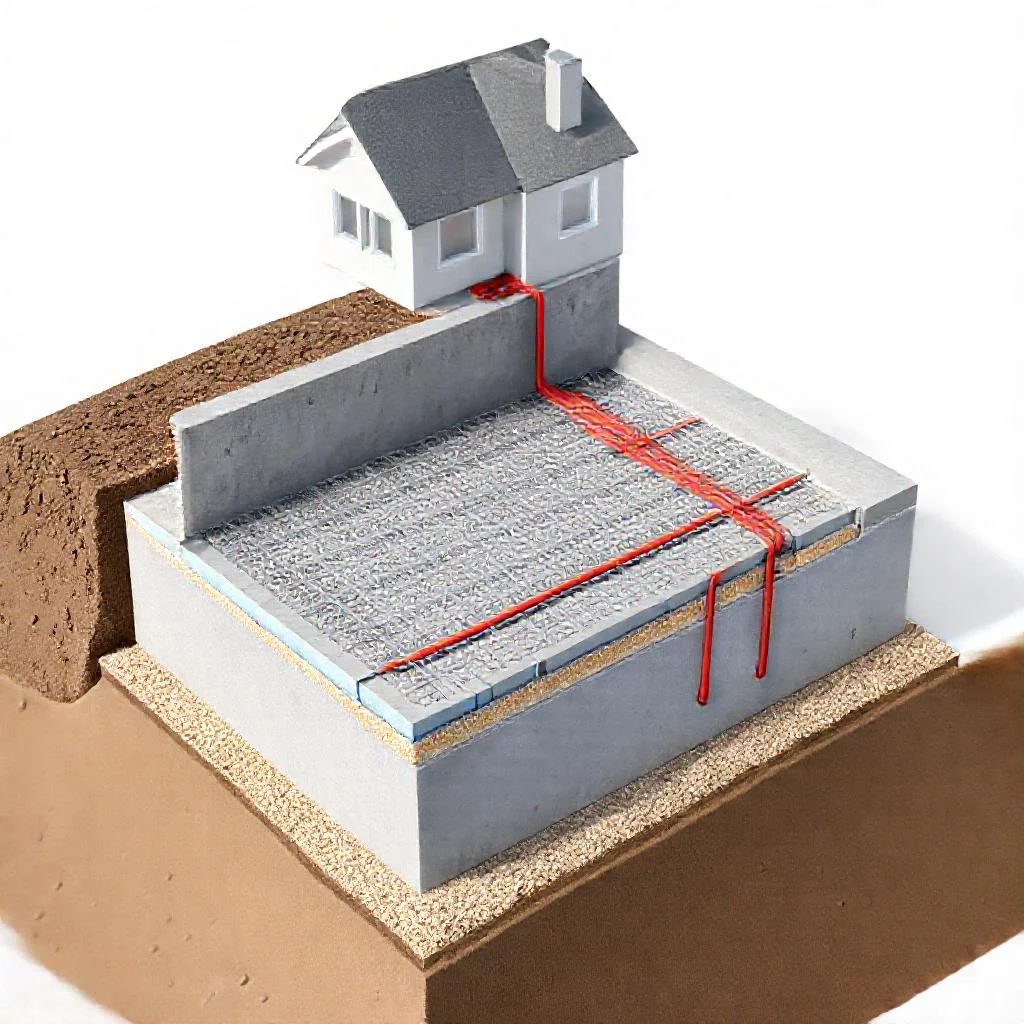

Как устроен «пирог»: слои, которые решают всё
Технологическая последовательность начинается с подготовки основания: снимается плодородный слой, отсыпается и трамбуется песчано-гравийная подушка, поверх неё укладывается геотекстиль и дренаж. Затем идёт слой теплоизоляции из ЭППС высокой плотности — он одновременно утепляет плиту и защищает бетон от морозного пучения грунта.
Далее монтируется арматурный каркас в двух уровнях, прокладываются канализационные и водопроводные магистрали в теле плиты, фиксируется контур водяного отопления и заливается бетон. Финишный слой — армированная стяжка с выведенными под чистовой пол коммуникациями.
- Песчано-гравийная подушка и геотекстиль — стабилизация основания и отвод воды.
- ЭППС плотностью от 30–35 кг/м³ — теплоизоляция и защита от пучения.
- Двухуровневый арматурный каркас — восприятие изгибающих нагрузок.
- Трубы тёплого пола и закладные под инженерию — экономия на будущих работах.
- Бетон класса B22,5–B25 с пластифицирующими добавками — монолитная прочность.
Преимущества, которые проявляются в эксплуатации, а не в смете
Главный выигрыш УШП — сокращение сроков и упрощение дальнейших этапов стройки. Ровная плита готова к укладке покрытия без дополнительной стяжки, а тёплый пол работает с минимальной инерцией при низкотемпературных теплоносителях, что заметно снижает расходы на отопление.
Отсутствие подпольного пространства исключает сырость, продувание и проблемы с вентиляцией цоколя. Коммуникации спрятаны в теле плиты — их не нужно прокладывать по фасаду или выводить в подвал, а сам фундамент демонстрирует высокую устойчивость на слабонесущих и пучинистых грунтах.
«Хороший фундамент — это не тот, что дороже, а тот, что перестаёт быть проблемой через десять лет после сдачи дома.»
Ограничения и случаи, когда УШП — не лучший выбор
Технология требовательна к качеству проектирования и квалификации исполнителей: ошибки в армировании, толщине ЭППС или уклонах труб тёплого пола исправить после заливки практически невозможно. Плита не рассчитана на подвал или цокольный этаж, а ремонт скрытых коммуникаций потребует вскрытия стяжки.
На участках с высоким уровнем грунтовых вод или сложным рельефом может потребоваться серьёзная дренажная подготовка, что удорожает решение. Также УШП менее оправдана для лёгких каркасных построек и хозяйственных объектов, где несущая способность плиты остаётся избыточной.
Когда фундамент УШП действительно оправдан
Оптимальный сценарий — капитальный дом постоянного проживания с водяным тёплым полом, особенно на участках со слабым или пучинистым грунтом. Технология хорошо сочетается с газобетоном, кирпичом и монолитным каркасом, а также с проектами, где важны сжатые сроки и отсутствие подвальных помещений.
Перед стартом стоит заказать геологию участка, теплотехнический расчёт и проект инженерии — именно эти документы определяют толщину плиты, марку бетона и слои утепления. Грамотно спроектированная шведская плита окупается экономией на отоплении, отделке полов и монтаже коммуникаций.
- Дом постоянного проживания площадью от 80–100 м².
- Наличие проекта с тёплым полом как основной системой отопления.
- Пучинистые или слабонесущие грунты без выраженного рельефа.
- Отсутствие необходимости в подвале или цокольном этаже.
Сравнение параметров фундамента УШП
| Параметр | Значение / характеристика |
|---|---|
| Тип конструкции | Монолитная плита мелкого заложения |
| Подпольное пространство | Отсутствует (нет вентилируемых продухов) |
| Теплоизоляция | ЭППС высокой плотности — от 30–35 кг/м³ |
| Армирование | Двухуровневый арматурный каркас |
| Класс бетона | B22,5–B25 с пластифицирующими добавками |
| Подготовка основания | Снятие плодородного слоя, песчано-гравийная подушка, геотекстиль, дренаж |
| Инженерия | Канализация, водопровод и контур тёплого пола в теле плиты; финишная армированная стяжка |
| Отопление | Водяной тёплый пол с минимальной инерцией при низкотемпературных теплоносителях |
| Грунтовые условия | Высокая устойчивость на слабонесущих и пучинистых грунтах |
| Подвал / цокольный этаж | Не предусмотрен |
| Ремонт скрытых коммуникаций | Требует вскрытия стяжки |
| Ограничения по грунтам | Высокий уровень грунтовых вод или сложный рельеф требуют серьёзной дренажной подготовки (удорожание) |
| Оптимальная площадь дома | От 80–100 м² (дом постоянного проживания) |
| Совместимые конструкции стен | Газобетон, кирпич, монолитный каркас |
| Менее оправдана для | Лёгких каркасных построек и хозяйственных объектов (несущая способность избыточна) |
| Необходимые документы перед стартом | Геология участка, теплотехнический расчёт, проект инженерии |
Фундамент УШП: что это такое и когда его применять — частые вопросы
Что такое утеплённая шведская плита (УШП) и чем она отличается от ленточного фундамента или обычной плиты?
УШП — это монолитная конструкция мелкого заложения, в которой несущая способность, гидроизоляция и контур отопления объединены в один технологический пирог. В отличие от ленточного фундамента или классической плиты, здесь нет подпольного пространства и вентилируемых продухов: бетон заливается по слою экструдированного пенополистирола с предварительно собранным каркасом и закреплёнными трубами тёплого пола.
Как устроен «пирог» УШП и какие слои в него входят?
Технологическая последовательность начинается с подготовки основания: снимается плодородный слой, отсыпается и трамбуется песчано-гравийная подушка, поверх неё укладывается геотекстиль и дренаж. Затем идёт слой теплоизоляции из ЭППС высокой плотности, далее монтируется двухуровневый арматурный каркас, прокладываются канализационные и водопроводные магистрали в теле плиты, фиксируется контур водяного отопления и заливается бетон класса B22,5–B25. Финишный слой — армированная стяжка с выведенными под чистовой пол коммуникациями.
В чём главные преимущества УШП при эксплуатации?
Главный выигрыш — сокращение сроков и упрощение дальнейших этапов стройки: ровная плита готова к укладке покрытия без дополнительной стяжки, а тёплый пол работает с минимальной инерцией при низкотемпературных теплоносителях, что снижает расходы на отопление. Отсутствие подпольного пространства исключает сырость, продувание и проблемы с вентиляцией цоколя, коммуникации спрятаны в теле плиты, а сам фундамент демонстрирует высокую устойчивость на слабонесущих и пучинистых грунтах.
Когда УШП — не лучший выбор и какие у неё ограничения?
Технология требовательна к качеству проектирования и квалификации исполнителей: ошибки в армировании, толщине ЭППС или уклонах труб тёплого пола исправить после заливки практически невозможно. Плита не рассчитана на подвал или цокольный этаж, а ремонт скрытых коммуникаций потребует вскрытия стяжки. На участках с высоким уровнем грунтовых вод или сложным рельефом может потребоваться серьёзная дренажная подготовка, удорожающая решение, а для лёгких каркасных построек и хозяйственных объектов несущая способность плиты остаётся избыточной.
Когда фундамент УШП действительно оправдан?
Оптимальный сценарий — капитальный дом постоянного проживания площадью от 80–100 м² с водяным тёплым полом как основной системой отопления, особенно на участках со слабым или пучинистым грунтом без выраженного рельефа и при отсутствии необходимости в подвале. Технология хорошо сочетается с газобетоном, кирпичом и монолитным каркасом, а перед стартом стоит заказать геологию участка, теплотехнический расчёт и проект инженерии.
