Несущая способность начинается с узла: зачем нужен каркас
Бетон превосходно сопротивляется сжатию, но при растяжении и изгибе ведёт себя хрупко. Ленточный фундамент, работающий на изгиб от неравномерных нагрузок и вспучивания грунта, без внутреннего скелета просто растрескается. Армопояс перераспределяет усилия по всему периметру, превращая монолитную ленту в единую жёсткую раму.
Ошибки при вязке проявляются не сразу — часто через несколько сезонов после сдачи дома. Именно поэтому важно понимать физику процесса с самого начала, а не копировать соседскую конструкцию на глаз.
Выбор материалов: что реально работает в ленте
Для продольных рабочих стержней берут рифлёную арматуру класса A500C диаметром от 10 до 16 мм — периодический профиль обеспечивает сцепление с бетоном. Гладкие пруты на растяжение в ленте неэффективны и допустимы лишь для хомутов.
Вязка выполняется отожжённой проволокой диаметром 1,2–1,6 мм. Пластиковые хомуты и стяжки — это крепление для позиционирования на время заливки, а не конструкционный элемент: они не держат усилия.
- Рифлёная арматура A500C — рабочие продольные стержни и поперечные хомуты
- Вязальная проволока с термообработкой — узловые соединения
- Пластиковые фиксаторы («стульчики», «звёздочки») — защитный слой бетона
- Прядильные крючки или вязальный пистолет — инструмент для ускорения процесса
Геометрия каркаса: количество стержней и шаг
Ширина ленты до 400 мм обычно требует двух продольных рядов снизу и сверху, от 500 мм — уже трёх-четырёх. Расстояние между рабочими стержнями в ряду не должно превышать 400 мм, а между парами рядов по высоте — 500 мм, чтобы бетон заполнял пространство без пустот.
Поперечные хомуты устанавливают с шагом 200–300 мм в зонах максимального момента (углы, примыкания), а по прямолинейным участкам допустимо разрежение до 400 мм. Отступ арматуры от опалубки — 30–50 мм, именно здесь незаменимы фиксаторы защитного слоя.

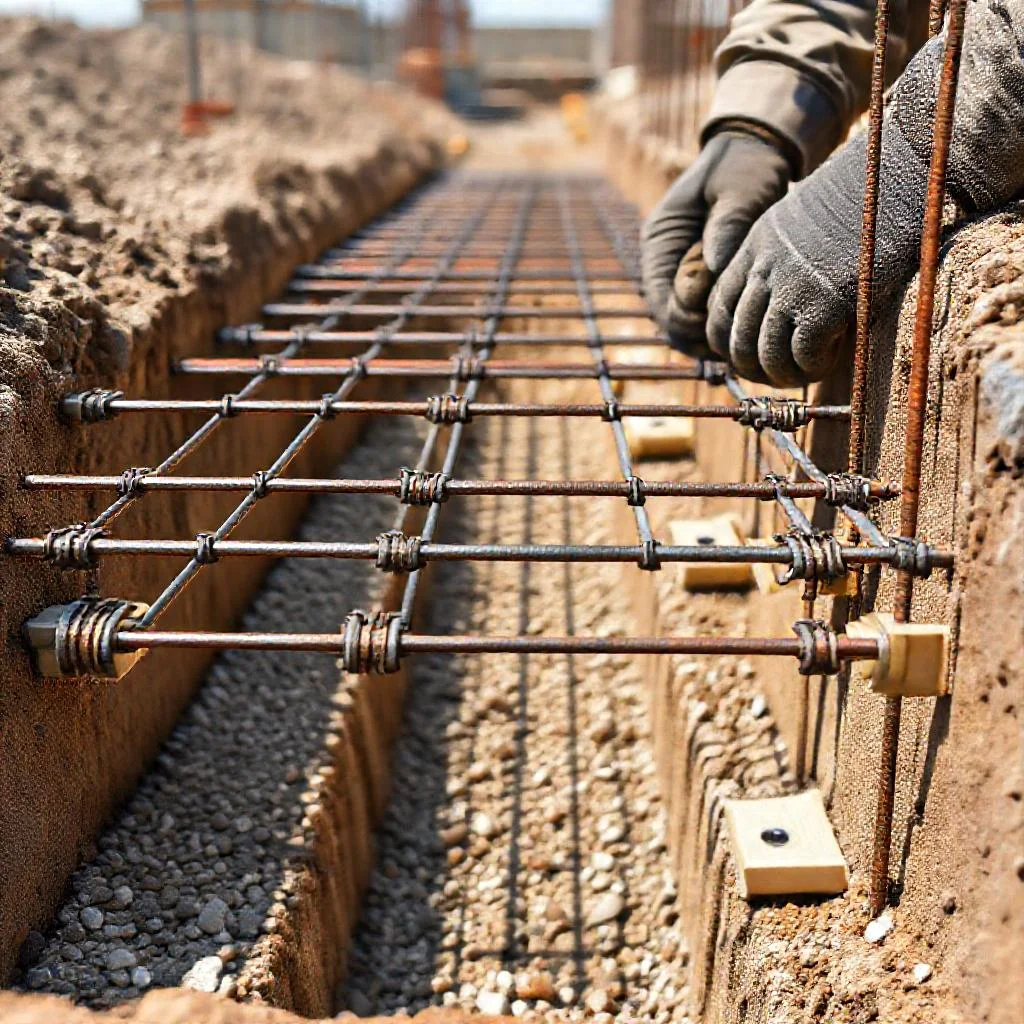

Технология вязки: пошаговый рабочий процесс
Начинайте с углов — это самые ответственные узлы. Стержни в углах не связывают простой перекресткой: выполняйте Г-образный загиб с нахлёстом не менее 20 диаметров, иначе лента «разъедется» под нагрузкой.
Вяжите проволоку двойной петлёй, затягивая крючком до плотного контакта стержней без лишнего натяга, который может разорвать металл. Последовательность: сначала нижние продольные, затем хомуты, после — верхний пояс и вертикальные связи.
Арматура без правильной вязки — это просто металл в бетоне. Только жёсткий узел превращает разрозненные пруты в работающую конструкцию.
Контролируйте каждое соединение: слабый узел смещается при вибрировании бетона, и каркас теряет проектную геометрию.
Сращивание и нахлёсты: где чаще всего ошибаются
Сварка арматуры A500C на стройплощадке нежелательна — перегрев меняет структуру металла. Правильнее делать перепуск с нахлёстом: для стержней, работающих на растяжение, минимум 30 диаметров и не менее 250 мм.
Стыки в одном сечении недопустимы — разносите их по длине с шагом не менее 1,3 от величины нахлёста, чтобы не образовалась ослабленная зона. Соединения располагайте в пролётах, а не по центру углов или над опорами.
Армирование углов и примыканий: критичные точки
Прямые углы в ленте — зона концентрации напряжений. Помимо Г-образных загибов, усильте их дополнительными П-образными элементами или хомутами, заведёнными в обе стороны на 400–600 мм. Т-образные примыкания внутренних несущих стен требуют аналогичного армирования «лапой».
Не забывайте: арматурный каркас должен быть непрерывным по всему периметру. Разрыв контура хотя бы в одном месте сводит на нет работу всей рамы, поэтому проверяйте углы перед заливкой особенно внимательно.
- Г-образные загибы в углах с нахлёстом по 20 диаметров
- П-образные усиливающие элементы в примыканиях
- Визуальная проверка непрерывности контура перед бетонированием
Параметры армирования ленточного фундамента
| Параметр | Значение / Требование | Примечание |
|---|---|---|
| Класс и диаметр рабочих стержней | Рифлёная A500C, Ø 10–16 мм | Периодический профиль для сцепления с бетоном |
| Материал хомутов | Рифлёная A500C / гладкие пруты | Гладкие пруты допустимы только для хомутов |
| Вязальная проволока | Отожжённая, Ø 1,2–1,6 мм | Двойная петля с затяжкой крючком |
| Пластиковые хомуты и стяжки | Только для позиционирования | Не конструкционный элемент — усилия не держат |
| Число продольных рядов при ширине ленты до 400 мм | 2 ряда (снизу и сверху) | — |
| Число продольных рядов при ширине ленты от 500 мм | 3–4 ряда | — |
| Расстояние между рабочими стержнями в ряду | Не более 400 мм | — |
| Расстояние между парами рядов по высоте | Не более 500 мм | Для заполнения бетоном без пустот |
| Шаг поперечных хомутов в зонах максимального момента | 200–300 мм | Углы, примыкания |
| Шаг поперечных хомутов на прямолинейных участках | До 400 мм | Допустимо разрежение |
| Защитный слой бетона (отступ от опалубки) | 30–50 мм | Обеспечивается фиксаторами («стульчики», «звёздочки») |
| Нахлёст в углах (Г-образный загиб) | Не менее 20 диаметров | Простая перекрестка не допускается |
| Нахлёст при сращивании на растяжение | Не менее 30 диаметров и не менее 250 мм | Сварка A500C на площадке нежелательна |
| Разнесение стыков в одном сечении | Шаг не менее 1,3 от величины нахлёста | Стыки располагают в пролётах |
| Усиление прямых углов | П-образные элементы / хомуты, заведённые на 400–600 мм в обе стороны | Помимо Г-образных загибов |
| Т-образные примыкания внутренних несущих стен | Армирование «лапой» | Аналогично усилению углов |
| Непрерывность контура | Обязательна по всему периметру | Разрыв в одном месте сводит на нет работу рамы |
Как правильно вязать арматурный каркас ленточного фундамента: частые вопросы
Какую арматуру и проволоку использовать для ленточного фундамента?
Для продольных рабочих стержней применяют рифлёную арматуру класса A500C диаметром от 10 до 16 мм. Гладкие пруты на растяжение неэффективны и допустимы лишь для хомутов. Вязку выполняют отожжённой проволокой диаметром 1,2–1,6 мм. Пластиковые хомуты и стяжки служат только для позиционирования на время заливки и не являются конструкционным элементом.
Сколько стержней нужно в каркасе и с каким шагом ставить хомуты?
При ширине ленты до 400 мм обычно достаточно двух продольных рядов снизу и сверху, от 500 мм — уже трёх-четырёх. Расстояние между рабочими стержнями в ряду не должно превышать 400 мм, а между парами рядов по высоте — 500 мм. Поперечные хомуты ставят с шагом 200–300 мм в зонах максимального момента (углы, примыкания), а по прямым участкам допустимо разрежение до 400 мм. Отступ арматуры от опалубки — 30–50 мм.
Как правильно вязать углы и примыкания каркаса?
Углы — самые ответственные узлы: стержни не связывают простой перекресткой, а выполняют Г-образный загиб с нахлёстом не менее 20 диаметров. Дополнительно углы усиливают П-образными элементами или хомутами, заведёнными в обе стороны на 400–600 мм. Т-образные примыкания внутренних несущих стен армируют аналогично «лапой». Каркас должен быть непрерывным по всему периметру — разрыв контура сводит на нет работу всей рамы.
Как выполняются нахлёсты и сращивание стержней?
Сварку арматуры A500C на стройплощадке лучше не применять — перегрев меняет структуру металла. Правильнее делать перепуск с нахлёстом: для стержней, работающих на растяжение, минимум 30 диаметров и не менее 250 мм. Стыки в одном сечении недопустимы — их разносят по длине с шагом не менее 1,3 от величины нахлёста. Соединения располагают в пролётах, а не по центру углов или над опорами.
Как вязать проволоку и в какой последовательности собирать каркас?
Проволоку вяжут двойной петлёй, затягивая крючком до плотного контакта стержней без лишнего натяга, который может разорвать металл. Начинают с углов, затем вяжут нижние продольные стержни, после — хомуты, затем верхний пояс и вертикальные связи. Каждое соединение контролируют: слабый узел смещается при вибрировании бетона, и каркас теряет проектную геометрию.
