Зачем выносить узел учёта на столб: юридическая и техническая сторона
Перенос приборов учёта за пределы частного дома — не прихоть, а требование времени, закреплённое в нормативных документах сетевых организаций. Когда счётчик и автомат защиты стоят на границе балансовой принадлежности, исчезают споры о потерях в линии и хищениях, а контроль становится прозрачным для обеих сторон.
Технически вынос решает и практическую задачу: доступ к оборудованию не зависит от хозяев участка, а сам узел защищён от несанкционированного вмешательства. Именно поэтому монтаж на опоре ВЛ считается предпочтительным вариантом при новом подключении и при модернизации старой проводки.
Подготовительный этап: согласования, проект и выбор оборудования
Любые работы на воздушной линии начинаются с получения разрешения. Сначала подаётся заявка в сетевую компанию, затем заключается договор на технологическое присоединение, где прописываются точка подключения и требования к узлу учёта. Самовольная установка на чужой опоре чревата штрафом и демонтажом.
После согласования определяется комплектация. Вам понадобятся сертифицированный электросчётчик с классом точности не ниже 1,0, вводной автомат с номиналом под выделенную мощность, герметичный бокс, кабель с нужным сечением и крепёж для монтажа на бетон или дерево.
- однофазный или трёхфазный счётчик с пломбой завода-изготовителя;
- автоматический выключатель и УЗО (при необходимости);
- уличный шкаф учёта со степенью защиты IP54 и выше;
- кабель СИП или ВВГ с расчётным сечением жил;
- анкерные болты, хомуты, стяжки для фиксации на опоре.

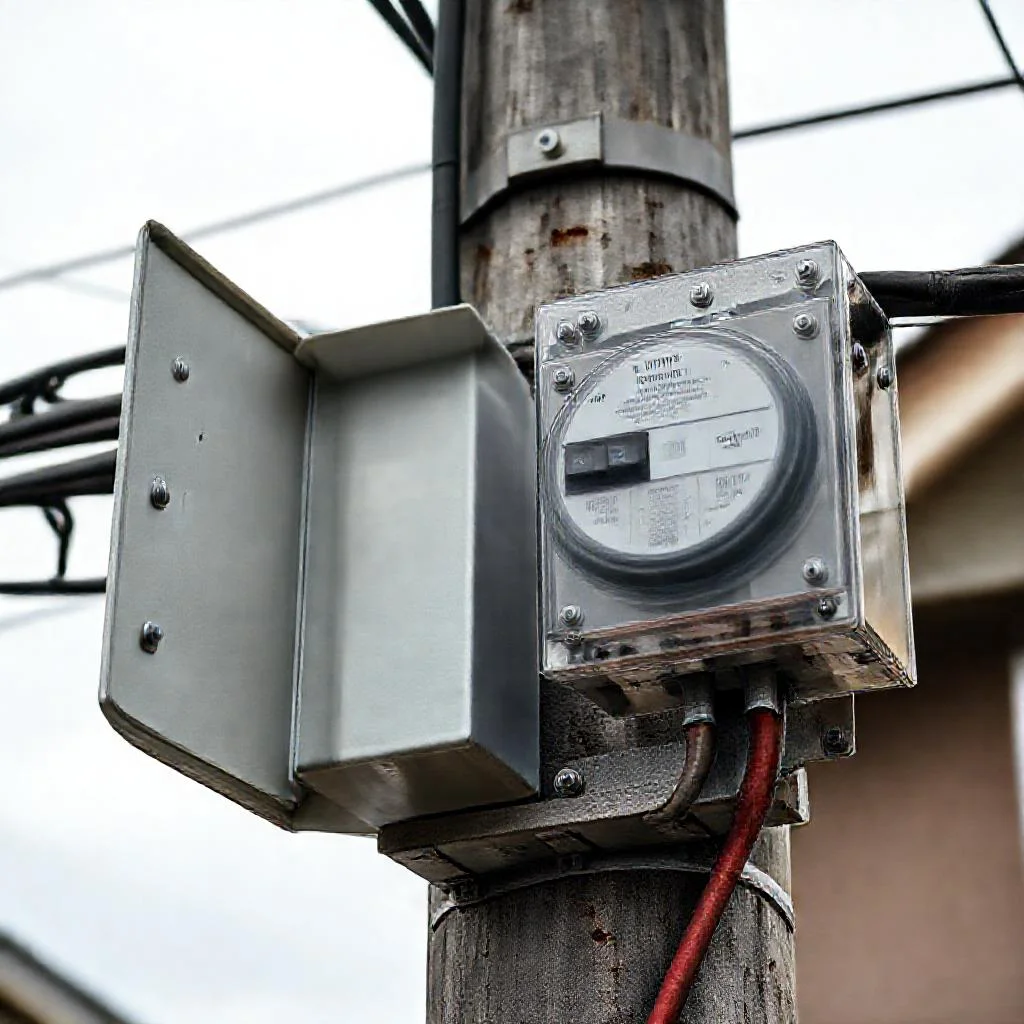

Монтаж шкафа и установка автомата на опоре
Работы выполняются с соблюдением правил электробезопасности: линия должна быть обесточена, а допуск оформлен у собственника сетей. Шкаф крепится на высоте, удобной для обслуживания, но недоступной для посторонних, — обычно это 1,5–2 метра от земли. Важно выдержать жёсткость конструкции, чтобы ветровые нагрузки не расшатывали крепёж.
Внутри бокса монтируется вводной автомат: он отсекает участок цепи и защищает счётчик от перегрузок и коротких замыканий. Подключение выполняется медным проводом с опрессовкой наконечников, а все соединения герметизируются. После монтажа проверяется сопротивление изоляции и правильность фазировки.
Опора — это точка разграничения ответственности: всё, что выше и до счётчика, обслуживает сетевая организация, всё, что после, — забота собственника. Чёткая граница экономит нервы и деньги обеим сторонам.
Установка электросчётчика и пломбировка
Счётчик фиксируется в шкафу на DIN-рейке или монтажной панели строго вертикально, чтобы механизм работал корректно. Подключение выполняется по схеме производителя: фаза на клемму 1, нагрузка на 2, ноль на 3 и 4. Ошибка в порядке клемм приводит к обратному отсчёту или отказу прибора.
После сборки узла вызывается инспектор сетевой компании. Он проверяет схему, снимает показания, устанавливает контрольные пломбы на счётчик и автомат, оформляет акт допуска. Только с этого момента узел считается введённым в эксплуатацию.
Типичные ошибки и безопасность при работах на высоте
Самая частая проблема — экономия на сечении кабеля и классе защиты шкафа. Дешёвый пластиковый бокс трескается на морозе, а тонкий провод греется под нагрузкой. Не менее опасен монтаж без согласования: сетевые организации вправе демонтировать несанкционированное оборудование.
Работы на опоре выполняются только обученным персоналом с допуском и в средствах индивидуальной защиты — каска, диэлектрические перчатки, страховочный пояс. При малейших сомнениях в квалификации разумнее пригласить подрядчика с опытом работы на ВЛ, чем рисковать здоровьем и имуществом.
Параметры узла учёта на опоре ВЛ: оборудование и монтажные требования
| Параметр / Элемент | Требование или значение | Назначение / Примечание |
|---|---|---|
| Класс точности электросчётчика | Не ниже 1,0 | Сертифицированный прибор с пломбой завода-изготовителя |
| Тип счётчика | Однофазный или трёхфазный | Зависит от схемы подключения |
| Вводной автоматический выключатель | Номинал под выделенную мощность | Отсекает участок цепи, защищает счётчик от перегрузок и КЗ |
| УЗО | Устанавливается при необходимости | Дополнительная защита |
| Степень защиты уличного шкафа учёта | IP54 и выше | Герметичный бокс для наружной установки |
| Высота крепления шкафа на опоре | 1,5–2 метра от земли | Удобно для обслуживания, недоступно для посторонних |
| Тип кабеля | СИП или ВВГ | С расчётным сечением жил |
| Материал проводников подключения | Медь с опрессовкой наконечников | Все соединения герметизируются |
| Крепёж для монтажа на опоре | Анкерные болты, хомуты, стяжки | Для бетона или дерева; конструкция должна выдерживать ветровые нагрузки |
| Ориентация счётчика в шкафу | Строго вертикально (DIN-рейка или монтажная панель) | Обеспечивает корректную работу механизма |
| Схема подключения однофазного счётчика | Фаза — клемма 1, нагрузка — 2, ноль — 3 и 4 | Ошибка в порядке клемм даёт обратный отсчёт или отказ прибора |
| Проверки после монтажа | Сопротивление изоляции и правильность фазировки | Выполняются до вызова инспектора |
| Пломбировка и ввод в эксплуатацию | Контрольные пломбы на счётчик и автомат, акт допуска | Узел считается введённым только после проверки инспектором сетевой компании |
| Средства индивидуальной защиты | Каска, диэлектрические перчатки, страховочный пояс | Работы на высоте — только обученный персонал с допуском |
Частые вопросы: установка вводного автомата и счётчика электроэнергии на опоре
Нужно ли получать разрешение на установку счётчика и автомата на опоре?
Да. Сначала подаётся заявка в сетевую компанию и заключается договор на технологическое присоединение, где прописываются точка подключения и требования к узлу учёта. Самовольная установка на чужой опоре чревата штрафом и демонтажом.
Какое оборудование нужно для монтажа узла учёта на столбе?
Понадобятся сертифицированный электросчётчик с классом точности не ниже 1,0, вводной автомат с номиналом под выделенную мощность, УЗО при необходимости, герметичный уличный шкаф со степенью защиты IP54 и выше, кабель СИП или ВВГ с расчётным сечением жил, а также анкерные болты, хомуты и стяжки для крепления на бетон или дерево.
На какой высоте крепится шкаф учёта и как монтируется автомат?
Шкаф крепится на высоте, удобной для обслуживания, но недоступной для посторонних, — обычно 1,5–2 метра от земли, с жёсткой фиксацией, чтобы ветровые нагрузки не расшатывали крепёж. Внутри бокса монтируется вводной автомат, защищающий счётчик от перегрузок и коротких замыканий; подключение выполняется медным проводом с опрессовкой наконечников и герметизацией соединений.
Как правильно подключить счётчик и когда узел считается введённым в эксплуатацию?
Счётчик фиксируется строго вертикально и подключается по схеме производителя: фаза на клемму 1, нагрузка на 2, ноль на 3 и 4 — ошибка в порядке клемм приводит к обратному отсчёту или отказу прибора. После сборки вызывается инспектор сетевой компании, который проверяет схему, снимает показания, устанавливает контрольные пломбы на счётчик и автомат и оформляет акт допуска — только с этого момента узел считается введённым в эксплуатацию.
Какие ошибки чаще всего допускают при установке и кто может выполнять работы на опоре?
Самая частая проблема — экономия на сечении кабеля и классе защиты шкафа: дешёвый пластиковый бокс трескается на морозе, а тонкий провод греется под нагрузкой; не менее опасен монтаж без согласования. Работы на опоре выполняются только обученным персоналом с допуском и в средствах индивидуальной защиты — каска, диэлектрические перчатки, страховочный пояс.
