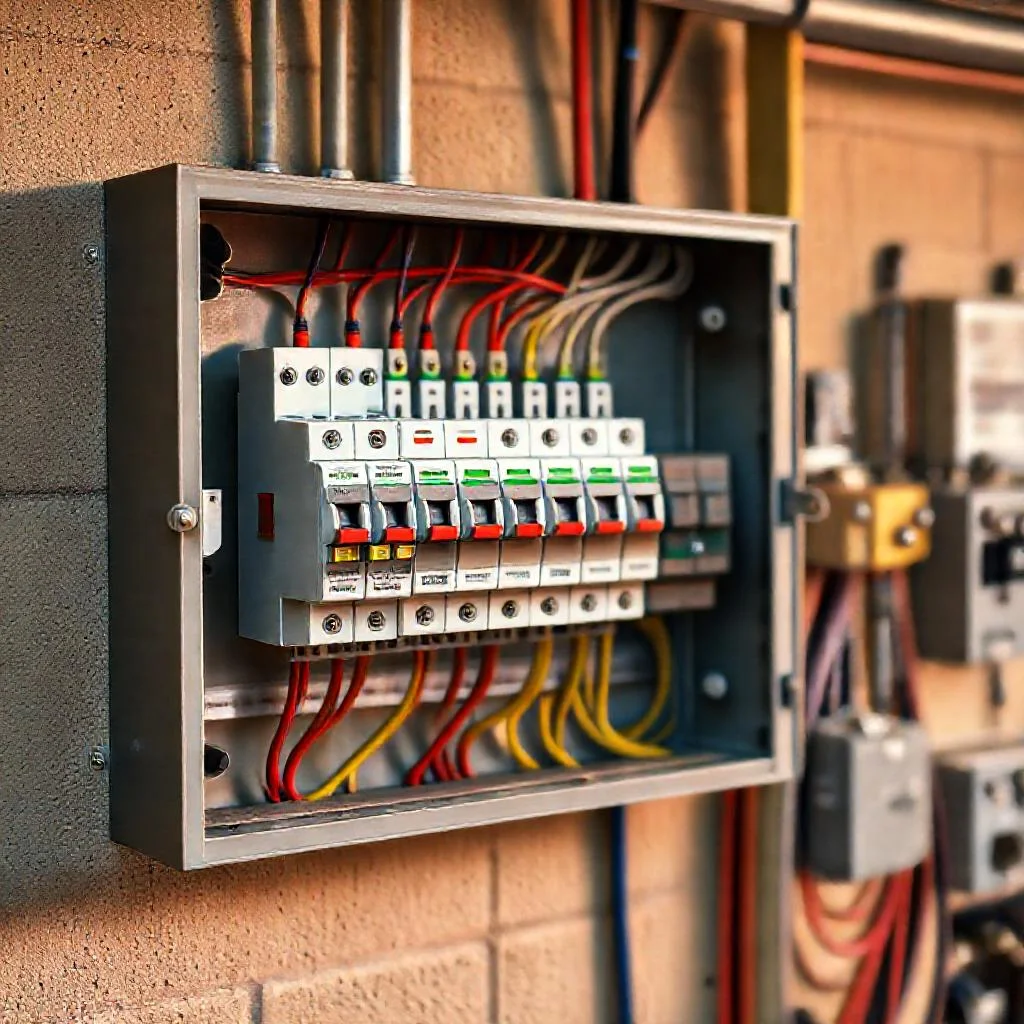

Электрощиток как сердце домашней электросети
Представьте: вы включаете чайник, микроволновку и обогреватель одновременно — и ничего не искрит, не гудит и не выбивает пробки. За этим комфортом стоит продуманная сборка распределительного щита, где каждый модуль выполняет свою роль. Ошибка на этапе подбора компонентов оборачивается ложными срабатываниями, перегревом контактов или, что хуже, пожаром.
Разберёмся, чем отличаются автоматические выключатели, устройства защитного отключения и дифференциальные автоматы, как их сочетать в одном боксе и на какие параметры смотреть в первую очередь. Спойлер: универсального решения нет — всё зависит от вашей проводки, нагрузки и бюджета.
Автоматический выключатель: страж от перегрузки и короткого замыкания
Модульный автомат защищает кабель от токов, превышающих допустимые значения. Его главные характеристики — номинальный ток (6, 10, 16, 25 А и выше), время-токовая кривая (B, C, D) и предельная отключающая способность. Для квартирной линии освещения обычно берут кривую B, для розеточных групп с бытовой техникой — C, для двигателей — D.
Ключевой момент: автомат подбирают под сечение провода, а не под мощность прибора. Медный кабель 2,5 мм² выдержит 25 А, но защищать его автоматом на 16 А — значит сознательно занизить порог срабатывания и обезопасить линию. Селективность между вводным и групповыми аппаратами тоже важна: при аварии должен отключаться только повреждённый участок.
УЗО: защита человека, а не техники
Устройство защитного отключения реагирует на дифференциальный ток утечки — тот самый, что возникает при касании оголённого провода или пробое изоляции на корпус. Номинал по току утечки выбирают ступенчато: 10 мА для влажных зон и детских комнат, 30 мА для розеточных групп, 100–300 мА на вводе для противопожарной защиты.
Важно понимать: УЗО само по себе не защищает от перегрузки и КЗ — его ставят в паре с автоматом либо используют дифавтомат. Также устройство чувствительно к качеству проводки: старая сеть с множественными утечками заставит его срабатывать без видимой причины. Перед монтажом имеет смысл проверить изоляцию мегомметром.
УЗО спасает жизнь, автомат спасает провод — и только вместе они спасают дом.
Дифавтомат против связки «автомат + УЗО»
Дифференциальный автомат объединяет обе защиты в одном корпусе. Он экономит место на DIN-рейке, упрощает схему и снижает количество клеммных соединений — а значит, и точек потенциального нагрева. Минусы: выше цена и сложнее диагностика при срабатывании, ведь придётся выяснить, что именно произошло — утечка или перегрузка.
Классическая пара из двух модулей удобнее в обслуживании и дешевле при замене одного элемента. Дифавтомат выигрывает в компактных щитах на 6–12 модулей, где каждый сантиметр на счету. Опытные электрики нередко комбинируют подходы: ввод защищают связкой, а группы — «дифами».
Практический чек-лист сборки щита
Перед покупкой комплектующих набросайте схему линий и посчитайте суммарную нагрузку. Не забудьте про запас по модулям — 20–30% свободного места пригодится для будущих подключений. И обязательно оставьте место под реле напряжения, если сеть нестабильна.
- Определите количество групп и их токовые номиналы по сечению кабеля.
- Выберите бренд с доступными в вашем регионе аксессуарами и сервисом.
- Проверьте наличие сертификата соответствия и маркировки на корпусе.
- Заложите гребёнку или перемычки для аккуратной коммутации.
- Заземляющая шина и шина нуля — обязательные элементы, не экономьте на них.
- Проверьте селективность между вводным и групповыми аппаратами.
Качественный щит — это не про количество модулей, а про логику: каждая линия защищена адекватно, а при аварии отключается ровно то, что нужно. Собранный с умом, он годами работает незаметно — и именно это лучший показатель профессионализма.
Сравнение защитных аппаратов для электрощитка
| Параметр | Автоматический выключатель | УЗО | Дифавтомат |
|---|---|---|---|
| Что защищает | Кабель от перегрузки и короткого замыкания | Человека от дифференциального тока утечки | Объединяет обе защиты в одном корпусе |
| На что реагирует | Токи, превышающие допустимые значения | Дифференциальный ток утечки (при касании оголённого провода, пробое изоляции на корпус) | И на перегрузку/КЗ, и на утечку |
| Ключевые характеристики | Номинальный ток (6, 10, 16, 25 А и выше), время-токовая кривая (B, C, D), предельная отключающая способность | Номинал по току утечки | Совмещает параметры автомата и УЗО |
| Защита от перегрузки и КЗ | Да | Нет — ставится в паре с автоматом либо заменяется дифавтоматом | Да |
| Место на DIN-рейке | Один модуль | Один модуль (в паре с автоматом — два модуля) | Один корпус — экономит место на DIN-рейке |
| Стоимость | — | Связка «автомат + УЗО» дешевле при замене одного элемента | Выше цена |
| Обслуживание и диагностика | — | Классическая пара из двух модулей удобнее в обслуживании и дешевле при замене одного элемента | Сложнее диагностика при срабатывании: нужно выяснить, утечка или перегрузка |
| Когда выбирать | Подбирается под сечение провода, а не под мощность прибора | При качественной проводке; чувствительно к старой сети с множественными утечками | Выигрывает в компактных щитах на 6–12 модулей, где каждый сантиметр на счету |
Выбор уставки УЗО по току утечки
| Зона применения | Номинал по току утечки |
|---|---|
| Влажные зоны и детские комнаты | 10 мА |
| Розеточные группы | 30 мА |
| Ввод (противопожарная защита) | 100–300 мА |
Выбор время-токовой кривой автомата
| Кривая | Для каких линий |
|---|---|
| B | Квартирная линия освещения |
| C | Розеточные группы с бытовой техникой |
| D | Двигатели |
Чек-лист сборки щита
| Пункт | Требование |
|---|---|
| Группы и номиналы | Определите количество групп и их токовые номиналы по сечению кабеля |
| Бренд | Выберите бренд с доступными в вашем регионе аксессуарами и сервисом |
| Документы и маркировка | Проверьте наличие сертификата соответствия и маркировки на корпусе |
| Коммутация | Заложите гребёнку или перемычки для аккуратной коммутации |
| Шины | Заземляющая шина и шина нуля — обязательные элементы, не экономьте на них |
| Селективность | Проверьте селективность между вводным и групповыми аппаратами |
| Запас по модулям | 20–30% свободного места пригодится для будущих подключений |
| Реле напряжения | Обязательно оставьте место под реле напряжения, если сеть нестабильна |
| Проверка изоляции | Перед монтажом имеет смысл проверить изоляцию мегомметром |
Как выбрать электрощиток: автоматы, УЗО и дифавтоматы — частые вопросы
Как подобрать номинал автоматического выключателя — под прибор или под провод?
Автомат подбирают под сечение провода, а не под мощность прибора. Например, медный кабель 2,5 мм² выдержит 25 А, но защищать его автоматом на 16 А — значит сознательно занизить порог срабатывания и обезопасить линию. Также учитывайте время-токовую кривую: B — для освещения, C — для розеточных групп с бытовой техникой, D — для двигателей.
Зачем нужно УЗО, если уже стоит автомат?
Автомат защищает кабель от перегрузки и короткого замыкания, а УЗО реагирует на дифференциальный ток утечки, который возникает при касании оголённого провода или пробое изоляции на корпус. УЗО само по себе не защищает от перегрузки и КЗ, поэтому его ставят в паре с автоматом. Номинал по току утечки выбирают ступенчато: 10 мА для влажных зон и детских комнат, 30 мА для розеточных групп, 100–300 мА на вводе для противопожарной защиты.
Что лучше выбрать — дифавтомат или связку «автомат + УЗО»?
Дифавтомат объединяет обе защиты в одном корпусе, экономит место на DIN-рейке и снижает количество клеммных соединений (а значит, и точек нагрева), но стоит дороже и сложнее в диагностике при срабатывании. Связка из двух модулей удобнее в обслуживании и дешевле при замене одного элемента. Дифавтомат выигрывает в компактных щитах на 6–12 модулей, а опытные электрики нередко комбинируют подходы: ввод защищают связкой, а группы — «дифами».
Почему УЗО срабатывает без видимой причины?
Устройство чувствительно к качеству проводки: старая сеть с множественными утечками заставит УЗО срабатывать без видимой причины. Перед монтажом имеет смысл проверить изоляцию мегомметром.
Что учесть при сборке щита помимо выбора модулей?
Набросайте схему линий и посчитайте суммарную нагрузку. Заложите запас по модулям — 20–30% свободного места для будущих подключений, оставьте место под реле напряжения при нестабильной сети. Выбирайте бренд с доступными аксессуарами и сервисом, проверяйте сертификат соответствия и маркировку на корпусе, заложите гребёнку или перемычки для аккуратной коммутации. Заземляющая шина и шина нуля — обязательные элементы. И проверьте селективность между вводным и групповыми аппаратами, чтобы при аварии отключался только повреждённый участок.
